并聯恒功率電熱帶
并聯恒功率電熱帶是由多個發熱節在整個長度上并聯相接,故簡稱為并聯式電熱帶。它可以按照實際長度任意剪斷,配置防爆溫控器、控制箱(柜)可以自動控制介質的溫度。廣泛使用于石油、化工、電力、冶金的管道、閥門、貯藏等裝置的防凍、防凝、保溫和加熱。

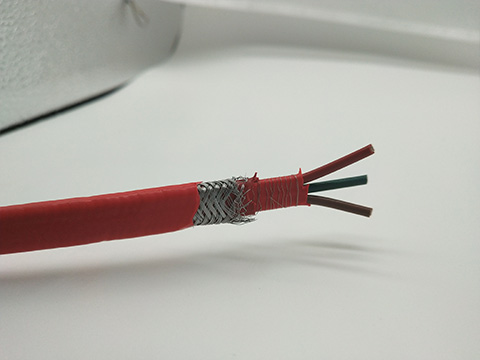

2芯并聯型
單相并聯式電熱帶適用于管線較短、分支較多、小罐體、小管徑管線及儀表管線的伴熱、加熱。

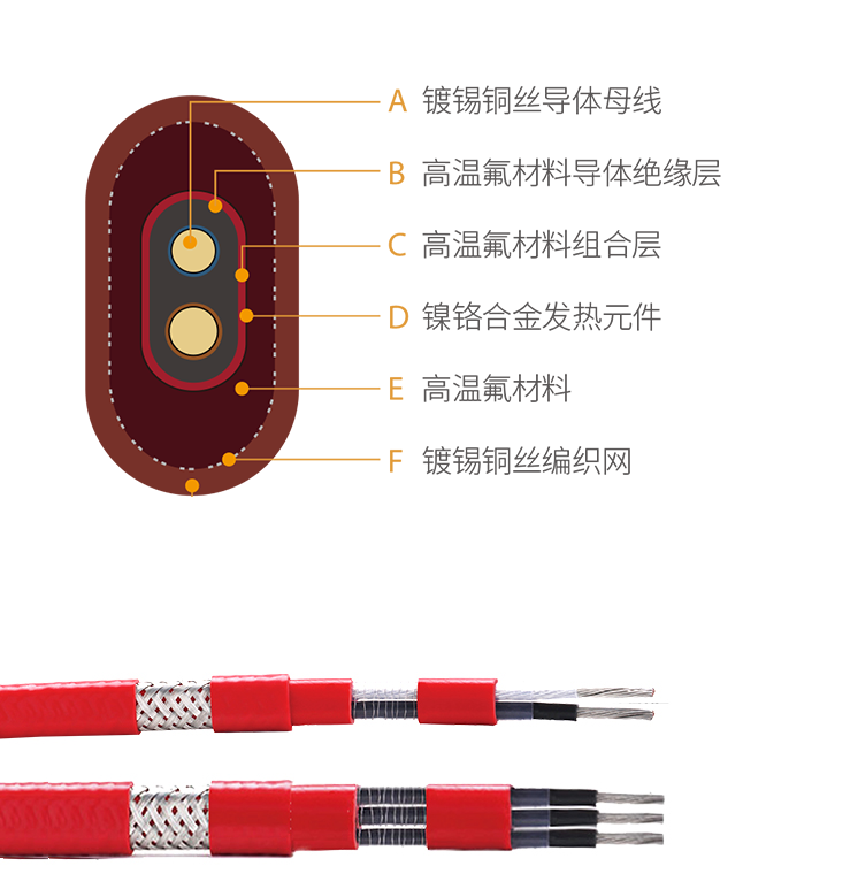

恒功率電伴熱帶結構

2芯220V

3芯380V




單位長度功率W/m
絕緣材料( J3-F46氟塑料J4-PFA氟塑料)
加強型(普通型不注)

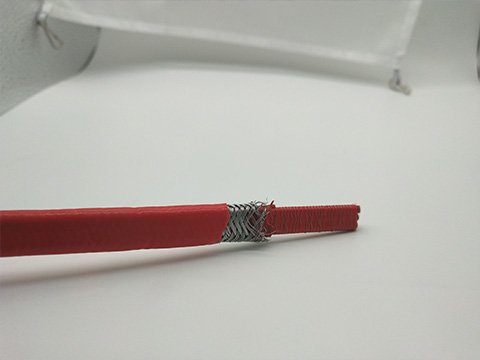

單相并聯式電熱帶

電源母線為二根平行的絕緣銅芯線,并在其表面纏繞電阻絲,電阻絲每隔一定的距離(發熱節)與母線連接,形成連續并聯電阻,母線通電后,各并聯電阻發熱,形成一條連續的電熱帶。

| 產品型號 | 額定電壓 | 額定功率 | 使用長度 | 流體維持溫度/J3 | 耐受溫度 |
| RDY2(Q)-J3(4)-10 | 220V | 10W/m | 200m | 150℃ | 205℃ |
| RDY2(Q)-J3(4)-20 | 220V | 20W/m | 120m | 140℃ | 205℃ |
| RDY2(Q)-J3(4)-30 | 220V | 30W/m | 100m | 125℃ | 205℃ |
| RDY2(Q)-J3(4)-40 | 220V | 40W/m | 100m | 100℃ | 205℃ |
絕緣電阻:≥50MΩ/km
介電強度:~2000V/min
功率偏差:±10%
絕緣材料:F46氟塑料、PFA氟塑料
高耐溫:205℃、260℃
防爆標志:ExellT4
